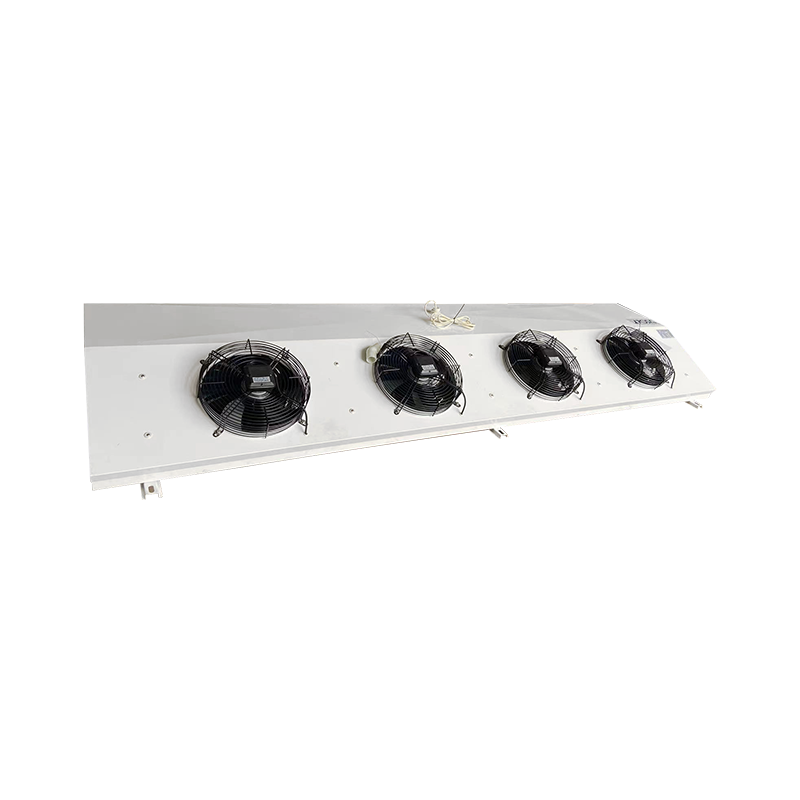

Kompakt FHKT-förångare

Allmänna funktioner:
De högeffektiva spolarna är gjorda av högkvalitativt kopparrör Ф12mm(FHKT 250), Ф15mm(FHKT 300) och speciella aluminiumfenor.
Värmeväxlare levereras rena och testade under ett tryck på 30 bar.
Höljet:
Vit pulverlackerad aluminium, hög korrosionshållfasthet, slagtålighet och producerar inte förorenande skräp.
Fläktmotorerna:
Alla med högkvalitativa axialfläktmotorer med höga kravnivåer som passar väl till enhetens hölje med ett antivibrationssystem.
Avfrostningsvärme:
Tillhandahålls av värmeelement i rostfritt stål täckta av aluminiumrören, placerade i flänsförpackningen och i avloppstanken.
Elektriska delar och ledningar:
Är anslutna till en jordplint, utförs i kopplingsdosa med öppningar utrustade med vattentäta kabelstativ. Alla material är noga utvalda för långsiktig tillförlitlighet.

Modellllklassificering:
FHKT 3002 20 7D

Avfrosta E Heater
Finavstånd (mm)
Yta (m²)
FanФ(mm)"N°
Serie

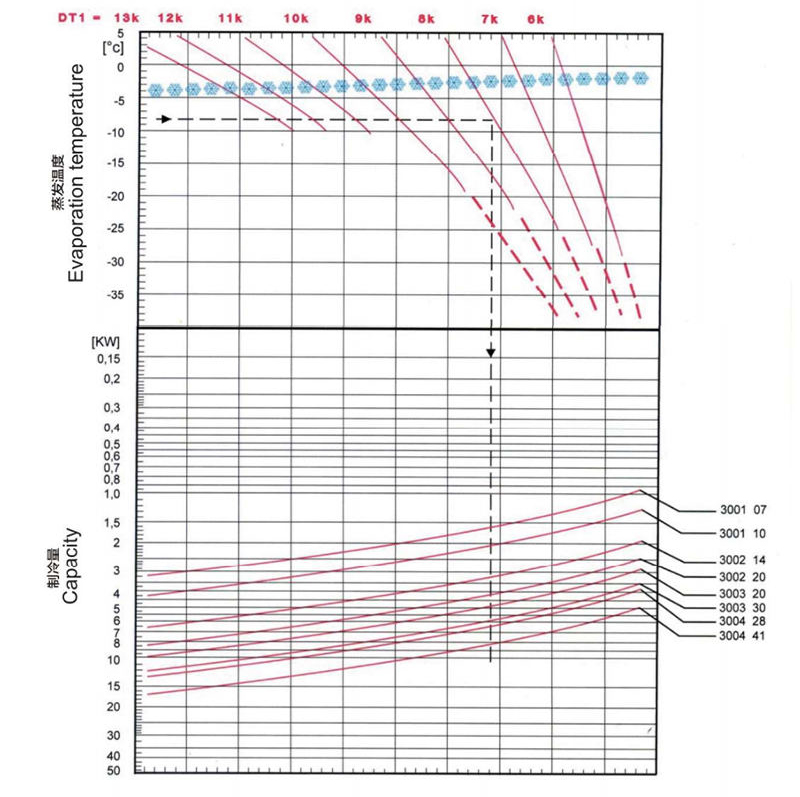

Urvalsdiagram
FHKT 4.5/D-serien

Förångare i FHKT-serien

Flänsavstånd 7 mm, med värmare, Rt ≥ -18℃

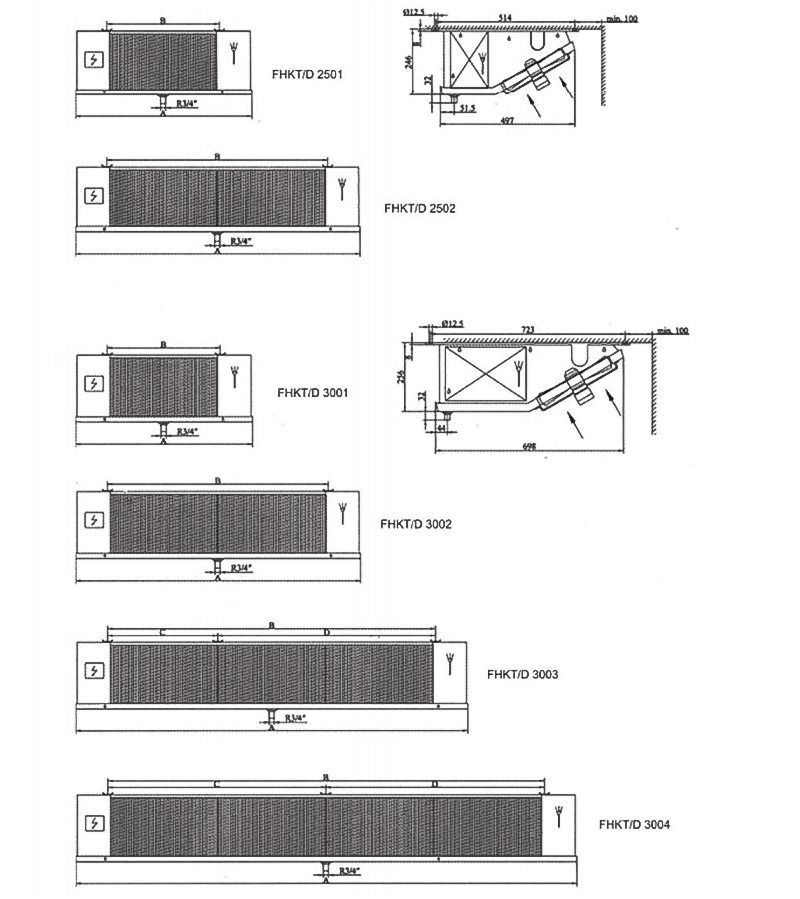

Model	Kapacitet R404A/R507A(kw)		Yta (m²)	Rörvolym (dm³)	Mått (mm)				N.W.(kg)	Anslutning (∮mm)
	Kapacitet R404A/R507A(kw)
	t=-8℃	f =-25℃
	t=-8℃	f =-25℃			A	B	C	D		Inlopp	utlopp
	DTI=8K	DTI=7K			A	B	C	D		Inlopp	utlopp
FHVT 3001 07 7D	1.58	1.24	7	1.9	915	620			19	12	15
FHVT 3001 10 7D	2.04	1.6	10	2.9	915	620			22	12	15
FHVT 3002 14 7D	3.16	2.48	14	3.5	1515	1222			32	12	15
FHVT 3002 20 7D	4.08	3.2	20	5.4	1515	1222			38	12	22
FHVT 3003 20 7D	4.75	3.72	20	5.2	2117	1823	620	1203	44	12	22
FHVT 3003 30 7D	5.83	4.57	30	7.8	2117	1823	620	1203	53	12	22
FHVT 3004 28 7D	6.33	4.96	28	6.8	2717	2425	1222	1203	58	12	22
FHVT 3004 41 7D	8.17	6.39	41	10.3	2717	2425	1222	1203	69	12	28

Elektriska data

Forma	Axiella fläktar							Elektrisk avfrostning
	Diameter (∮mm)	N⁰	Spänning (V, 50/60 Hz)	Effekt (W)	Ström (A)	Luftflöde (m³/h)	Kasta (m)	Spole(W)	Avloppskärl (W)	Totalt (W)


FHKT 3001 07 7D	300	1	~220	87/105	0,44/0,48	1970	9	2x570	1x570	1710
FHKT 3001 10 7D	300	1	~220	87/105	0,44/0,48	1810	8	2x570	1x570	1710
FHKT 3002 14 7D	300	2	~220	174/210	0,88/0,96	3940	11	2x1030	1x1030	3090
FHKT 3002 20 7D	300	2	~220	174/210	0,88/0,96	3620	10	2x1030	1x1030	3090
FHKT 3003 20 7D	300	3	~220	261/315	1,32/1,44	5910	13	2x1500	1x500	4500
FHKT 3003 30 7D	300	3	~220	261/315	1,32/1,44	5430	12	2x1500	1x1500	4500
FHKT 3004 28 7D	300	4	~220	348/420	1,76/1,92	7880	15	2x2000	1x2000	6000
FHKT 3004 41 7D	300	4	~220	348/420	1,76/1,92	7240	14	2x2000	1x2000	6000

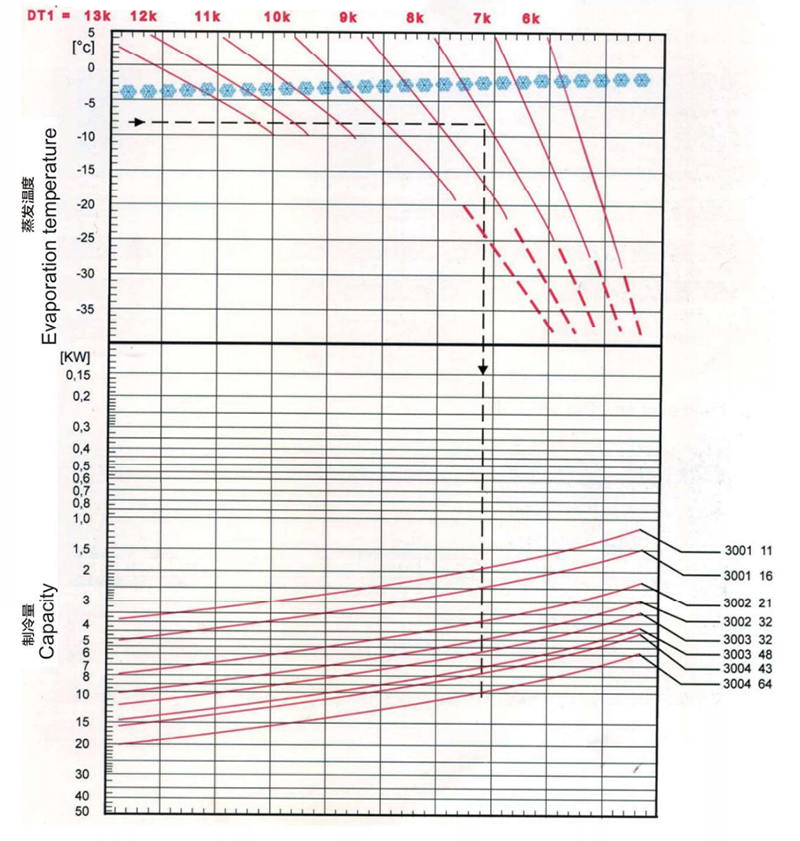

Urvalsdiagram
FHKT 7/D-serien

Förångare i FHKT-serien

Flänsavstånd 10 mm, med värmare, Rt≥-25℃

Model	Kapacitet R404A/R507A(kw)		Yta (m²)	Rörvolym (dm³)	Mått (mm)				N.W.(kg)	Anslutning (∮mm)
	Kapacitet R404A/R507A(kw)
	t=-8℃	f =-25℃
	t=-8℃	f =-25℃			A	B	C	D		Inlopp	utlopp
	DTI=8K	DTI=7K			A	B	C	D		Inlopp	utlopp
FHKT 3001 05 10D	1.28	1	5	1.9	915	620			18	12	15
FHKT 3001 07 10D	1.65	1.29	7	2.9	915	620	-	-	20	12	15
FHKT 3002 10 10D	2.55	2	10	3.5	1515	1222	-	-	29	12	15
FHKT 3002 15 10D	3.29	2.58	15	5.4	1515	1222	-	-	34	12	22
FHKT 3003 15 10D	3.83	3	15	5.2	2117	1823	620	1203	40	12	22
FHKT 3003 22 10D	4.94	3.87	22	7.8	2117	1823	620	1203	47	12	22
FHKT 3004 20 10D	5.1	4	20	6.8	2717	2425	1222	1203	52	12	22
FHKT 3004 29 10D	6.58	5.16	29	10.3	2717	2425	1222	1203	61	12	28

Elektriska data

Forma	Axiella fläktar							Elektrisk avfrostning
	Diameter (∮mm)	N⁰	Spänning (V, 50/60 Hz)	Effekt (W)	Ström (A)	Luftflöde (m³/h)	Kasta (m)	Spole(W)	Avloppskärl (W)	Totalt (W)


FHKT 3001 05 10D	300	1	~220	87/105	0,44/0,48	2030	9	2x570	1x570	1710
FHKT 3001 07 10D	300	1	~220	87/105	0,44/0,48	1860	8	2x570	1x570	1710
FHKT 3002 10 10D	300	2	~220	174/210	0,88/0,96	4060	11	2x1030	1x1030	3090
FHKT 3002 15 10D	300	2	~220	174/210	0,88/0,96	3720	10	2x1030	1x1030	3090
FHKT 3003 15 10D	300	3	~220	261/315	1,32/1,44	6090	13	2x1500	1x1500	4500
FHKT 3003 22 10D	300	3	~220	261/315	1,32/1,44	5580	12	2x1500	1x1500	4500
FHKT 3004 20 10D	300	4	~220	348/420	1,76/1,92	8120	15	2x2000	1x2000	6000
FHKT 3004 29 10D	300	4	~220	348/420	1,76/1,92	7440	14	2x2000	1x2000	6000
